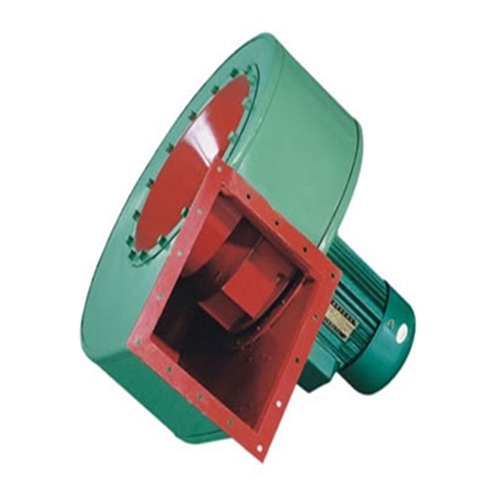

名稱：山東防爆型離心通風機
詳細信息
一、概述：
1、B4-72型防爆離心風機的性能與選用件及地基尺寸與4-72型一致，可按其樣本選擇。氣體內不許有粘性物質，所含的塵土及硬質顆粒不大于150mg/m3。氣體的溫度：不超過80℃。
2、B4-72型防爆離心風機在我國是使用早的風機，然而也是使用普遍的風機，從高層建筑到地下鐵道，從鍋爐鼓風到廠房換氣，B4-72型風機隨處可見。
二、B4-72型防爆離心風機的型式：
1、從電機一側正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；葉輪逆進針旋轉者稱左旋風機，以“左”表示。
風機的出口位置，以機殼的出風口角度表示。B4-72型風機№2.8～6出廠時均做成一種型式，使用單位根據要求再安裝成所需要的位置，訂貨時不需注明。其中№2.8出風口位置調整范圍是0°～255°，間隔是45°；№16、20出風口位置制成固定的三種0°、90°、180°，不能調整，訂貨時需注明。
2、風機的傳動方式有A、B、C、D四種：B4-72型風機中，№2.8～6采用A式傳動，№8～12采用C、D式傳動，№16～20采用B式傳動。
三、B4-72防爆離心風機結構：
1、B4-72型風機中№2.8～6主要由葉輪、機殼、進風口、電機等部分組成。№8～20除具有上述部分外，還有傳動部分。
2、葉輪：由10個后傾機翼型葉片、曲線型前盤和平板后盤組成，用鋼板制造，并經動、靜平衡校正，空氣性能良好，效率高，運轉平穩。
3、機殼：做成二種不同型式。其中№2.8～12機殼作成整體，不能拆開，№16～20的機殼制成三開式，除沿中分水平面分為兩半外，上半部再沿中心線垂直分為兩半，用螺栓連接。
4、進風口：制成整體，裝于風機一側，與軸向平行的截面為曲線開關作用是能使氣流順暢時入葉輪，且損失較小。
5、傳動：由主軸、軸承箱、流動軸承、皮帶輪或聯軸器組成。
