名稱：山東空調機組靜電除塵殺菌
詳細信息
1、新風入口式電子除塵產品簡介
1）電子空氣凈化裝置的工作原理
電除塵器由電離區和集塵區組成。
電離區由放電極（電離絲）和電極組成。在放電極上加直流高壓電（正電壓），放電極表面就產生電暈放電現象，空氣中的粉塵粒子通過電離區時，粉塵顆粒獲得電荷，粒徑越大，帶電量越多。
電離區下游是集塵區，集塵區由多組平行的高電壓極板和接地極板組成，正負兩種極板平行放置，產生均勻電場。帶正電的粉塵顆粒隨著空氣流進入該均勻電場中，被陽極板排斥，很快被吸引在靜電過濾器的負集塵板上。
電除塵器是傳統工業用電除塵器的創新改進產品。該電除塵器是采用板式電極、氣體水平流過的臥式結構、兩段式電除塵器。
電除塵器設計為氣流水平方向流過，便于安裝在暖通系統和中央空調系統中。
電除塵器的電極設計采用壓制鋁板作為集塵電極。該結構布置較靈活，可以組裝成各種大小不同的規格，組合后的電除塵器截面面積可以從零點幾平方米到幾平方米，還可以采用濕式清灰方式。
電除塵器將粉塵荷電和分離分離分設在兩個空間區域，適用于高比電阻粉塵的除塵，可以防止反電暈，并具有體型小、金屬耗量小、耗電量小等特點。
核心技術
產品特點就是利用對空氣中粉塵顆粒的靜電吸附作用達到空氣過濾的目的。
高壓靜電場的設計是設計和制造電除塵器的關鍵。
電除塵器采用兩段式設計，電離區電場設計為非均勻電場，以產生電暈電離空氣，對空氣中的粉塵顆粒荷電為主；集塵區電場設計為均勻高壓靜電場，對荷電后的顆粒物吸附、收集。
電除塵器的設計以多依奇方程為理論基礎，對電除塵器的電場強度和電流密度進行優化，考慮了電場的電流密度、電場強度、各粒徑段塵粒的荷電量,各級除塵效率、總除塵效率等參數，還綜合考慮氣流均布條件、氣流彎路竄氣，2次揚塵等因素對除塵效率的影響。
關鍵技術有：
a、小曲面電離線
放電極的形狀決定產生電暈放電的起暈電壓。電離區是非均勻電場，電暈電流密度大，其對粉塵顆粒的荷電效果越好，大的荷電效率可以提高電除塵器的過濾效果。
電除塵器在放電極形狀設計上，采用0.2mm鎳鋼絲作為電暈線，利用其小曲面同板式電極所產生的非均勻電場，以加強對粉塵顆粒的荷電效果。
b、放電極（電離絲）正電壓設計。
電除塵器的放電極采用負電壓設計，產生的負離子的運動速度要比正離子大，在同樣的電壓下，負電暈能產生較高的電暈電流，而且它的擊穿電壓也高得多。但是在負電壓電暈同時也產生較多的臭氧分子，只適宜在對臭氧濃度要求不高的工業電除塵器上。
電除塵器放電極選擇正電壓，能夠有效減少O3和NOX的發生量，避免二次污染，更適合在空調系統中應用。
c、高電離區電場設計
為保證電除塵器的除塵效率，合理選擇顆粒的驅進速度，按照多依奇方程計算電離區域的電場強度和電流密度，同時考慮電極對絕緣的要求，電極間的場強設計為4kv/cm，使得電暈效果達到滿意。
d、高場強集塵極設計
集塵段設計正極板和負極板，垂直于地平面安裝，正極板和負極板交錯并排，中間通過絕緣子保持一定間隔，以保證陽極板連線與陰極板之間空氣絕緣，負極板接地。
集塵段施加在正負極板之間的設計電壓為10kv/cm。
e、倍壓電源方式
集塵段的陽極電壓取自倍壓整流器的中點，因此集塵段的外加電壓等于電離段的放電線上電壓的1/2。由于集塵段的陽極板為板狀，不產生電暈放電，所以，縮短正負兩極板之間的間距，可以提高集塵效果。
2）電子除塵凈化產品的特點
1、大幅減少樓宇內部和引入新風的灰塵微粒保證樓宇系統的基礎潔凈；
2、集塵電極清洗后可長期重復利用，維護費用低；
3、電子除塵裝置空氣阻力小，積塵后阻力變化小。相比其他過濾方式，對空調系統通風機的靜壓要求低，從而降低空調系統設備和運行成本；
4、集塵板模塊化設計，可組合成多種規格的電子過濾裝置，靈活適用于各個空間；
5、除塵抑菌效果明顯。
3）產品優勢
1、 采用獨特的對稱型板式結構，阻力小，除塵效率高；
2、 采用電子式高壓發生器，運行穩定；
3、 采用超量容塵設計，維護周期間隔相對較長；
4、 控制系統優質，可以實現全面管理，并可與樓宇控制系統兼容。
4）產品簡介
電子除塵凈化殺菌器系列
電子除塵凈化裝置以電子集塵器為基礎模塊，根據使用形式不同分為新風入口型、回風口型、管道型等系列。
技術說明
電子集塵器可以過濾掉10μm以下的大部分顆粒，具有空氣阻力低、積塵后阻力變化小且集塵范圍廣等優點。
電子集塵器除塵效率取決于電場強度、塵粒大小、氣流速度等因素。
新風入口式電子除塵凈化殺菌器
產品外觀
適用范圍：
新風入口式電子除塵凈化殺菌器適用于組合式空調處理器、屋頂空調、新風機組等空調設備的新風入口，也是用于建筑物新風采集井入口，建筑物送、排風系統新風口。
功能
祛除空氣中的塵埃、煙塵、花粉及較大的過濾性病原體等懸浮污染物；
殺滅附著在懸浮污染物上的病菌、微生物；
可替代介質式中效、亞高效空氣過濾器
優點
1、 除塵效率高，結構簡潔，可與空調系統的新風入口配合；
2、 采用較低的設計風速可取得較高的過濾效率；
3、 空氣阻力較介質式空氣過濾器低。
結構特點
a. 裝置采用框架式結構形式，并作防腐處理。
b. 外框架、緊固件、面板為熱鍍鋅板。整機其他材料均由防銹材料構成。
c. 電控面板位置設備外側，方便控制與觀察。
d. 吊裝、落地式安裝均可。
箱體結構
a. 整體結構設計，結構部件之間使用鍍鋅螺栓機內固定；
a. 外型美觀，強度可靠；
整體設計，密封性好；
b. 設備內部可拆式連接固定；
b. 可拆性強，安裝、維護、維修方便
c. 面板與框架間采用特別設計的優質加強型空心四棱環型進口橡膠密封條密封
c. 該密封條密封性遠遠高于普通片狀進口橡膠密封條，提高密封性，確保漏風率小于1%。
框架
a. 單層平面滑道式設計，具備側面安裝、頂面安裝、正面安裝多種結構形式
a. 適于與多種不同形式空調機組使用，設備兼容性強
安裝位置
a. 新風機組、新風換氣機、組合式空調機組新風入口處
a. 合理化設計，從灰塵源頭下手，高效率、低成本
安裝方式
a. 吊裝
a. 設備重量小，吊裝不占用地面空間，用戶可根據實際情況選擇底座四角起吊和中部起吊兩種方式
b. 落地式安裝
b. 設備運行平穩，振動小，噪聲小，用戶可根據實際情況選擇搭建槽鋼底座

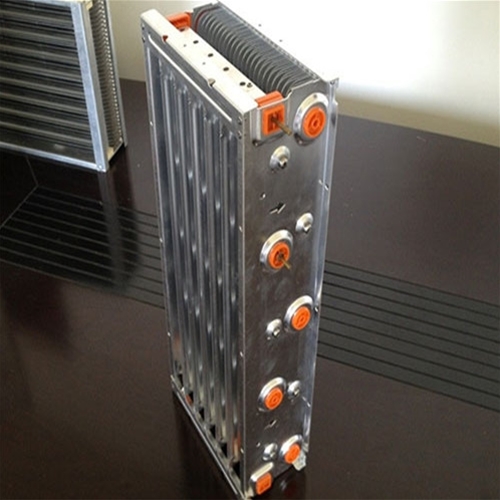

主要部件（電子除塵模塊）
航空鋁合金板材，模具沖壓成型，耐腐蝕，使用壽命達15年以上
優質電氣原件，外部整體封裝，防潮防水（電離區電壓：DC8100V，積塵區電壓：DC4050V）
漏電保護開關
額定短路電流：10A
動作電流：15-30mA
動作時間：＜0.1s 銷售熱線：0534-8393283 13256220737 QQ：983544303 歡迎新老客戶來電洽談！
